Wärmebildkamera
|
|
Dieses Dokument gibt eine Kurzeinweisung über die Bedienung der Wärmebildkamera der FF-Gänserndorf sowie einige Hintergrundinformationen bezüglich der zugrundeliegenden Technologie. |
Inbetriebnahme
|

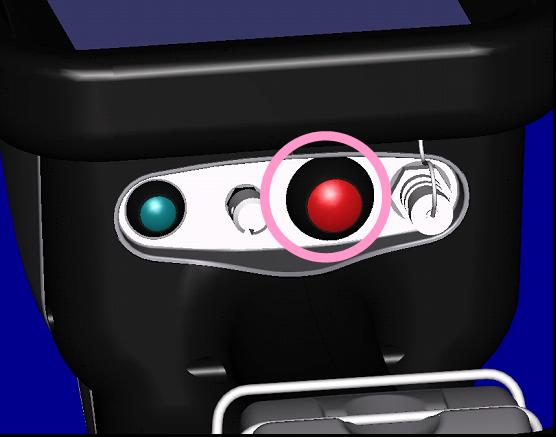

Einschalten
Standby Betrieb
Ausschalten
|
|
Einschaltprozedur
Nach dem kurzen Drücken des Einschaltknopfes startet der folgende Einschaltprozess:
- … im Display erscheint das Logo
- … das System wärmt sich auf und nach einigen Sekunden erscheint das Bild
- … beim Rückschalten vom Stand-Bye Betrieb entfällt Logo und Aufwärmzeit

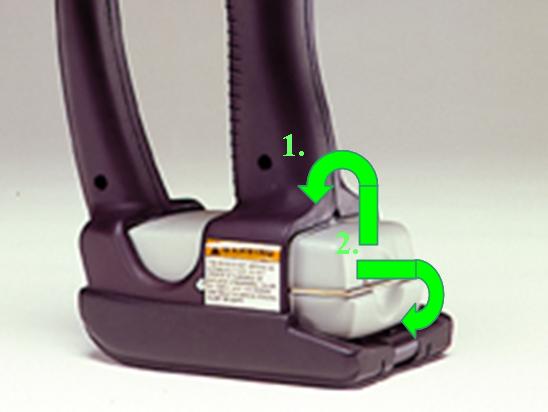

Akkuwechsel
“Hot-Swap” während Betrieb auch mit Handschuhen möglich!!! |
|
Flash Präsentation
Die zugehörige PowerPoint Präsentation kann hier heruntergeladen oder als Flash Präsentation online betrachtet werden.
Durch klicken auf die Flash Animation gelangt man auf die nächsten Slides.
Wärmebildkamera Präsentation FF-Gsdf (2.6 MiB, 2y ago, 2059 downloads)
waermebildkamera.swf (1.02 MiB, 2y ago, 366 downloads)

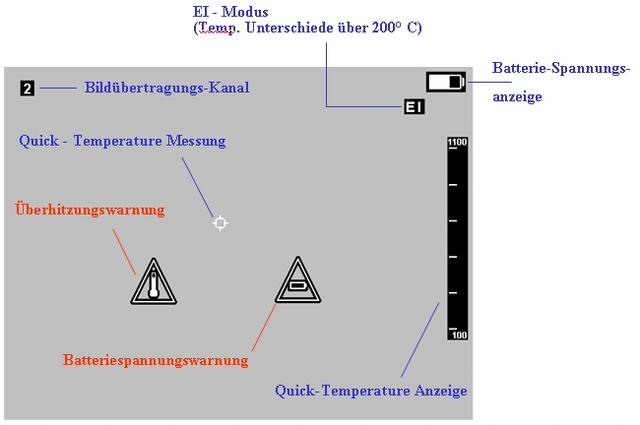

Display
Überhitzungs- und Batteriespannungswarnung erscheinen ca. 15 bis 20 Minuten vor Abschaltung!
Betriebs-Modi für Hitzesuchindikator

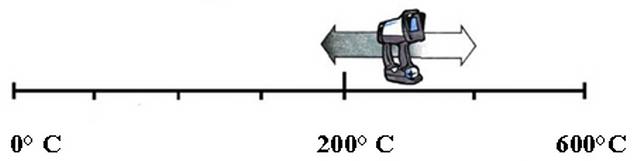

Die Wärmebildkamera kennt zwei Betriebsmodi welche abhängig vom vorhandenen Temperaturunterschied zur Anwendung kommen:
Standard Modus
|
Im Standard Modus arbeitet das Gerät mit der „Kleinen“ Bildbandweite bei Temperaturunterschiede bis 200°C. |
|
Enhanced Modus
|
Im Enhanced Modus arbeitet das Gerät mit der „Erweiterten“ Bildbandweite bei Temperaturunterschiede größer als 200°C. Das Gerät schaltet situationsbedingt automatisch in den „Enhanced Modus“, welcher durch das Symbol „EI“ im Display angezeigt wird. |
|
Temperaturmessung

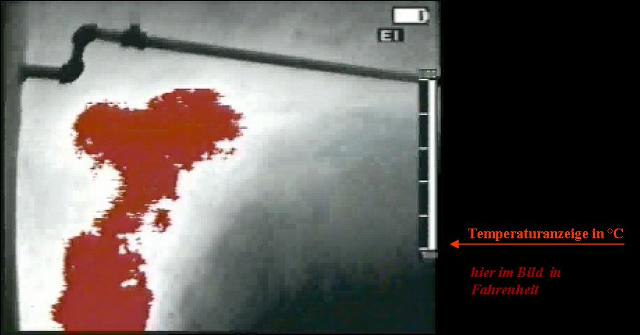

Mit Hilfe des „Quick - Temperature- Indicators“ ist es möglich die Temperatur des 5×5 Pixel Fensters in der Mitte des Displays auf dem rechten Temperaturbalken abzulesen.
Dies ermöglicht eine schnelle Auskunft über die vorherrschende Temperatur.
Bis zu 15 m Entfernung liefert das Gerät eine genaue Temperaturauskunft, danach gibt es eine entfernungsbedingte Temperaturunschärfen.
